YPB變頻調速電機
一、概述
1. YPB變頻調速電機一般用于變頻調速三相異步電機. 優化了電機的電磁方案結構和絕緣系統。 具有速度范圍廣、精度高、運行穩定、節能效果顯著、過載能力大、操作方便等特點。
2. 電機功率等級、機座號、安裝尺寸與Y系列三相異步電機的對應關系符合IEC國際標準的交換性和普及性。 廣泛應用于冶金，化工，紡織，制藥，印刷，包裝，機床，風扇，泵等行業。
3. 電機可配備編碼器、電磁制動器、超速發電機、熱保護器、加熱器等附加裝置，以滿足用戶的需要。

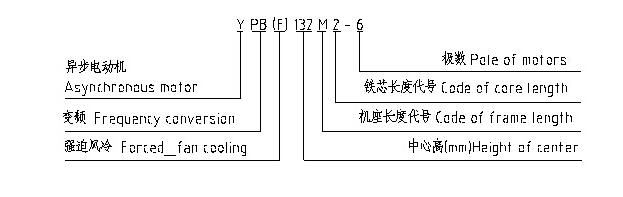

二、型號說明：
三、電動機的基本技術參數
1)電機額定電壓：380V額定頻率：50Hz。
2)電機變頻范圍：1≤100Hz。 其中：1≤50Hz為恒定轉矩調速50≤100Hz為恒定功率調速。
3)電機外殼保護水平：IP54可以根據用戶的需要制造IP55或更高的要求。
5)電機的絕緣水平：F可以根據用戶的要求制造H值。 電機基準工作系統：S1。
5)電機冷卻模式：YPB系列冷卻模式如下：I11(即電機自身風機冷卻)適用于長期低頻操作。
YPBF系列冷卻模式為I16，即電機采用獨立供電軸流風扇強制風冷，適用于低頻或頻繁的正向和負向制動的長期運行。
四、電動機的結構及安裝型式
電機的結構和安裝類型是IMB3、IMB6、IMB7、IMB8、IMV5、IMV6、IMB5、IMV1、IMV3、IMB35、IMV15、IMV36，并按下表的規定制造。
底座號H80-160電機接線盒位于電機右側，H180-560電機接線盒位于電機頂部。
六、電動機規格表：
